產品描述

參數

產品簡介及用途

側開式拍門一般采用碳鋼制造，可以根據用戶需求設計成浮箱拍門，也可以設計成平板拍門。側開式拍門相對傳統鑄鐵拍門或者鋼制焊接拍門，有一定的優勢。具體表現為：開啟壓力相對較小. 劣勢是，結構稍顯復雜，故障點增多。
側開式拍門分為單門側開式和雙門側開式。一般DN800 以下，建議采用單門側開式， DN800 以上，建議采用雙門側開式. 基于水利性能的考慮，建議DN1800 以上，不考慮采用拍門，或者采用較小的拍門多個實現。

主要特點

根據力學原理，將門體鉸軸豎向布置并傾斜一定角度，利用流體介質的進出口壓差動力達到拍們的啟閉目的。當管道內部介質壓力大于管道外部拍門的背壓時，拍門就自動開啟；當管道內部的介質壓力小于或等于管道外部拍門的背壓時，拍門就自動關閉，無需手電氣液控制，不要人工操作。拍門安裝可采用法蘭連接式及預埋混凝土澆筑式，拍門中心與流道中心允許偏差不大于3.0mm，拍門四周應留有400mm 的安裝空間，拍門下方做成1:5 的斜坡。

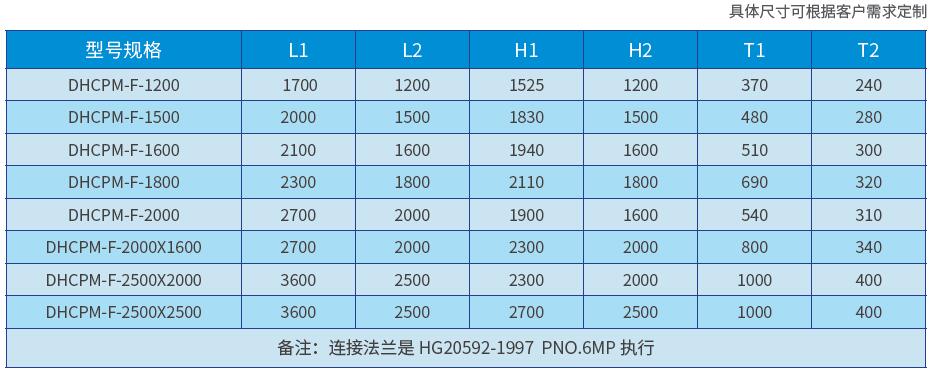

型號參數
